RVD 300

CARATTERISTICHE  GENERALI

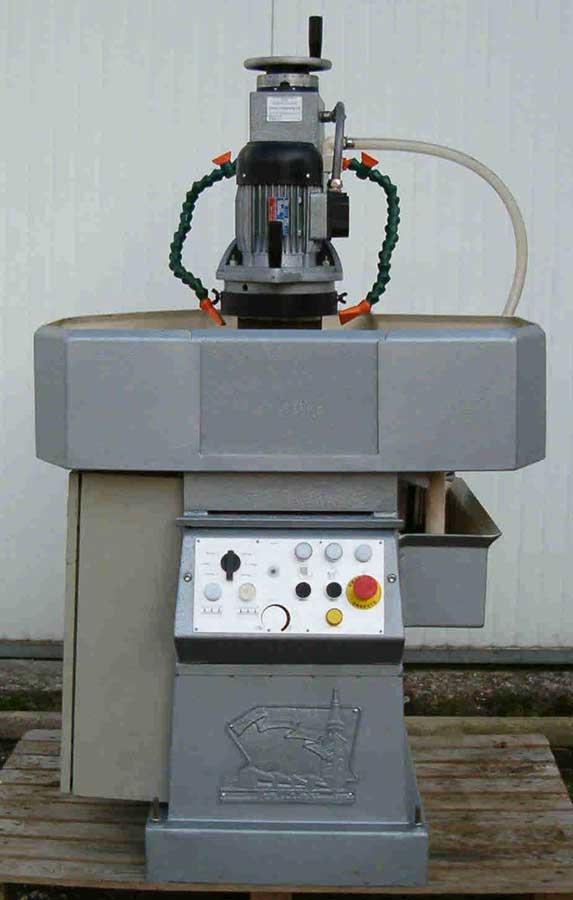

La rettificatrice per piani che illustriamo in questo catalogo, presenta una robusta struttura a una colonna mobile in acciaio, imperniata sul basamento mediante cuscinetti a sfere di grandi dimensioni e dotata superiormente di supporto con movimento a bagno d’olio.

L’avanzamento verticale avviene mediante un tamburo con vite precaricata per garantire la massima sensibilità sulla discesa.

La rettificatrice é provvista di basamento in ghisa, colonna in lamiera, impianto di refrigerazione e di piattaforma magnetica rettangolare.

– Lunghezza massima rettifica                                                          mm.300- Larghezza  massima rettificabile                                                     mm.120

– Altezza massima rettificabile                                                           mm.120

– Potenza motore mola                                                                       2 CV

– Velocità del mandrino porta mola a 50 Hz.                                 3000 t/min.

– Potenza dell’elettropompa refrigerante                                      0,18 CV

– Dimensioni della mola                                                                    mm.175x70x20

– Peso netto approssimativo                                                             kg.170

– Dimensioni d’ingombro                                                                    mm.94x93x153 h

– Dimensioni d’ingombro con imballo marittimo                                mm.100x100x170 h

MODALITA’  D’USO

L’operatore, dopo avere bloccato l’utensile da rettificare con il piano elettromagnetico e avere controllato l’avvenuto fissaggio dell’utensile, posizionerà la mola all’altezza giusta tramite l’apposito volantino che comanda la discesa e la salita della mola; quindi, impugnata l’apposita maniglia, ruoterà il corpo motore-mola. Ogni movimento corrisponderà ad una passata della mola sul o sugli utensili da rettificare.

La macchina, i cui rotismi funzionano a completo bagno d’olio, non richiede di alcun tipo di lubrificazione o particolari manutenzioni da parte dell’operatore.

Per un buon funzionamento, l’acqua refrigerante deve essere miscelata all’1% con TRUGRIND HN della ARCO o con prodotto corrispondente di altre ditte.

ACCESSORI A  RICHIESTA

– Apparecchio per affilare coltelli trancia filo delle cucitrici per imballaggio.

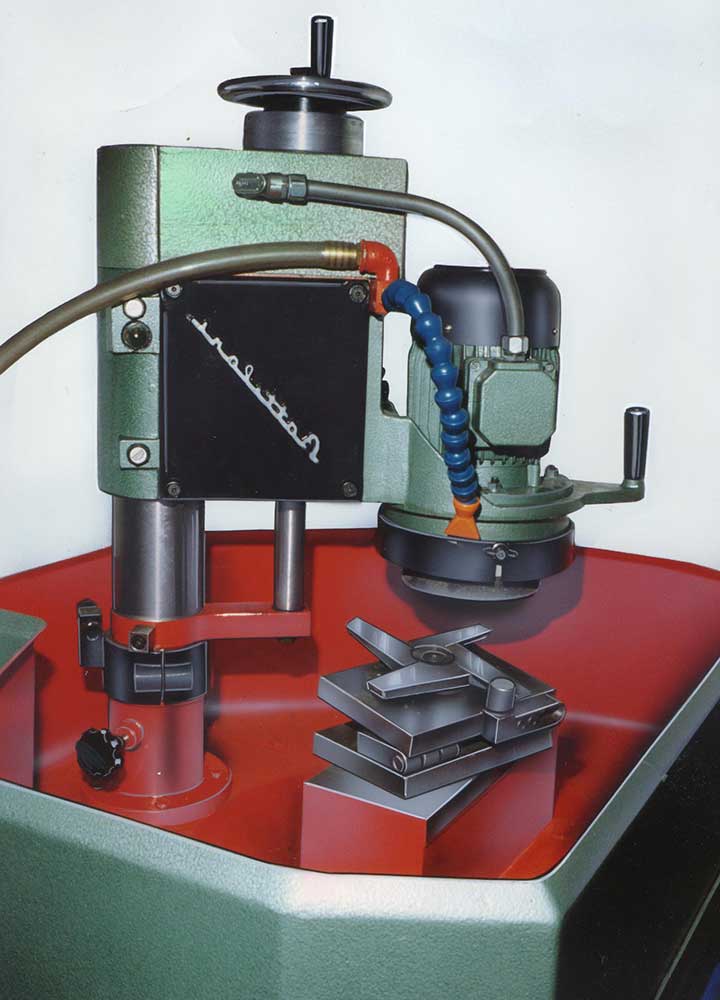

– Piano barasseno ( adatto anche per affilare coltelli per tritacarne).
