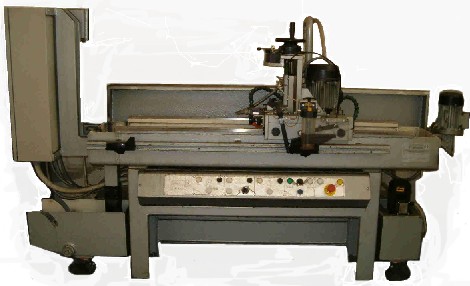

CARATTERISTICHE GENERALI
di organi striscianti e quindi di attriti e logorii.
Il carrello scorre su due guide longitudinali riportate, E’ azionato tramite catena e riduttore a vite senza fine. La corsa del carrello é regolabile: si può perciò adattare alla lunghezza della lama da affilare.
Le guide su cui scorre il carrello sono in acciaio temperato a induzione a 60 HRC e lavorate dal pieno ed è previsto di un sistema di precarica, che garantisce la sua stabilità in qualsiasi condizione di lavoro.
L’elettropompa per l’acqua refrigerante è applicata al serbatoio che contiene l’acqua refrigerante, posto sotto il bancale della macchina. Il serbatoio è provvisto di ruote, per facilitare il suo spostamento per la periodica pulizia. Per un buon funzionamento, l’acqua refrigerante deve essere miscelata al ‘1% con “TRUNGING HN” della ARCO o con prodotto corrispondente di altre ditte.
Il motore azionamento mola ha una potenza di HP.2 a 2800 giri. E’ fissato una slitta a coda di rondine.
Il porta lama elettropermanente ha una rotazione di 100° ( -5° +95°). Per eseguire qualsiasi tipo di affilatura. Col porta lama elettropermanente vengono fissate le lame manovrando l’interruttore del pannello.
Unità c/microprocessore multicanale per la magnetizzazione/smagnetizzazione del piano elettropemanente.
Il pannello comandi elettrici è sistemato nel basamento della macchina.
Lubrificazione manuale centralizzata la macchina è dotata di un impianto centralizzato che provvede alla lubrificazione di tutte le parti in movimento della macchina: guide di traslazione, guide di abbassamento mola, ecc… Viene così garantita una lunga durata di tutti gli organi dotati di moto relativo e parallelamente una costante precisione nel tempo.
Lubrificazione continua dei perni di rotazione del piano elettropermanente.
Accessorio a richiesta
Variatore elettronico della velocita’ del carrello. Questo dispositivo permette all’operatore di scegliere la velocità di traslazione più adatta al materiale che viene affilato. Il tutto operando sull’apposito potenziometro, senza fermare la macchina. Il variatore, essendo elettronico, lavora in assenza
Caratteristiche tecniche
Affilatrice mm. 650 |
Affilatrice mm. 850 |
||
| Dimensioni | LunghezzaLarghezza Altezza Lunghezza tavola elettromagnetica Peso approssimativo | mm. 2000mm. 750 mm.1380 mm. 650 Kg. 400 | mm. 2200mm. 750 mm.1380 mm. 850 Kg. 450 |
| Misure utensili | Lunghezza massima rettificabileLarghezza massima rettificabile Spessore Angolo di lavoro | mm. 650mm. 250 mm. 30 100 gradi | mm. 850mm. 250 mm. 30 100 gradi |
| Motori | Traslazione carroMola Elettropompa | CV. 0,5 – 4 poliCV. 2 – 2 poli CV. 0,18 – 2 poli | CV. 0,5 – 4 poliCV. 2 – 2 poli CV. 0,18 – 2 poli |
| Giri del motore | Traslazione carrello | G/1’ 1500 | G/1’ 1500 |
| Velocità del mandrino | Porta mola a 50 Hz. | G/1’ 2800 | G/1’ 2800 |
| Misure mola | DiametroAltezza Foro | mm. 150/175mm. 70/75 mm. 20 | mm. 120/150/175mm. 70/75 mm. 20 |
